Объект №124

Адрес: Санкт-Петербург, Средний пр.85 ЖК "Новая История"

Дата сдачи: 22.09.2016

Направление:

Цена: 772400 (актуальна на момент сдачи объекта)

В жилой квартире в ЖК "Новая История" выполнены работы по проектированию, поставке и монтажу систем вентиляции и кондиционированию.

Вентиляция

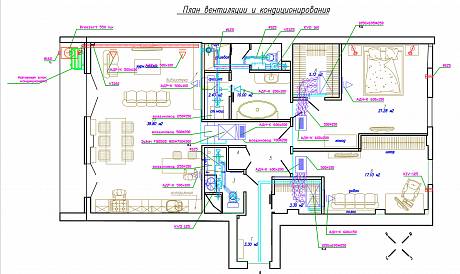

Настоящим проектом разрабатывается принудительная приточно-вытяжная вентиляция в границах проектирования: квартира жилого здания общей площади 115 кв. м. Расчет воздухообменов выполнятся в соответствии с нормативными документами: СНиП 41-01-2003. В гостиной (пом. 11) предусматриваем приточную вентиляцию с механическим побуждением BreezArt 550 Lux (Россия).

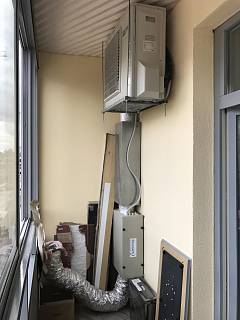

Приточный воздух (П1) очищается с помощью фильтра EU-5 и нагревается электрокалорифером (1,6 кВт) в холодный период. Предусматриваем автоматику, позволяющую регулировать мощность вентилятора и температуру приточного воздуха.  Размещение оборудования приточной установки П1 на лоджии. Раздача воздуха в помещения гостиной осуществляется с помощью решеток с клапаном расхода воздуха АДР-К-500/100 – 2 шт. производства Арктос (Россия).
В помещениях ванной (пом. 9), душевой, постирочной и сан.узле предусматриваем вытяжную вентиляцию KVO160 Systemair (Швеция). Размещение вентилятора в сан.узле. Раздача воздуха из душевой, сан.узла, постирочной осуществляется с помощью диффузоров VE125 – 3 шт. и решетки с клапаном расхода воздуха АДР-К-200/100  производства Арктос (Россия).  Выброс воздуха системы В1 осуществляем в существующий вентканал в сан.узле.
В помещениях гостевого сан.узла (пом. 3) предусматриваем вытяжную вентиляцию KVO125 Systemair (Швеция). Размещение вентилятора в сан.узле. Раздача воздуха из гостевого сан.узла осуществляется с помощью диффузоров VE125 – 2 шт.  Выброс воздуха системы В1 осуществляем в существующий вентканал в сан.узле.
Воздуховоды систем вентиляции приняты спирально-замковые из оцинкованной стали. Приточные воздуховоды П1 изолируем изоляцией типа Пенофол С1 (до калорифера).
Размеры воздуховодов:
-Воздуховоды системы П1, В1, В2: Ø 160, 125, гибкие неизолированные воздуховоды Ø160 мм и Ø125 мм .
В целях снижения уровня шума в системах вентиляции предусмотрены шумоглушители, мягкие вставки, виброизолирующие основания для вентиляционных установок.

Кондиционирование

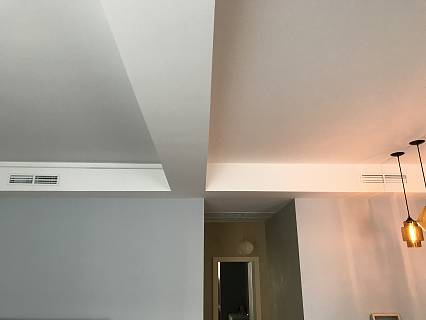

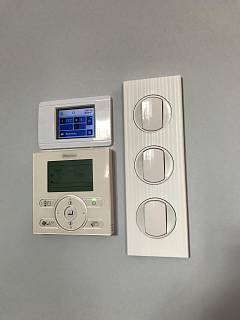

В помещении гостиной (пом. 11) предусматриваем канальный кондиционер К1 Daikin FBQ50D/ARXS50L c настенным пультом BRC1E52A. Забор воздуха осуществляется из коридора (пом. 5). Раздача – через воздуховоды с помощью решеток с клапаном расхода воздуха АДР-К-500/100 – 2 шт. производства Арктос (Россия).

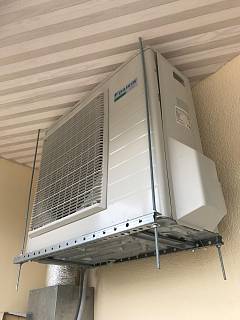

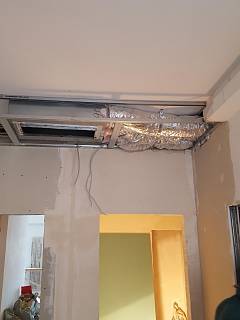

Размещение внутреннего блока кондиционера под потолком в коридоре (пом. 5), наружного на лоджии. Слив конденсата в сан.узел (пом. 3).

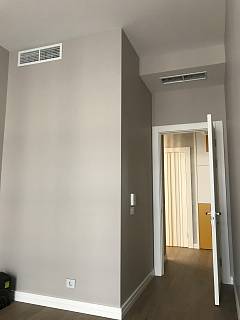

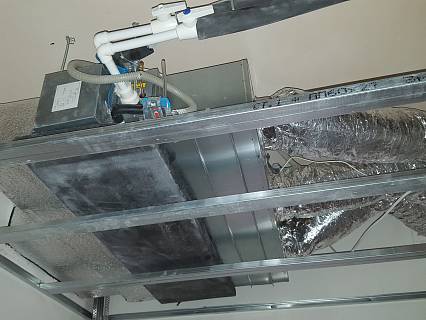

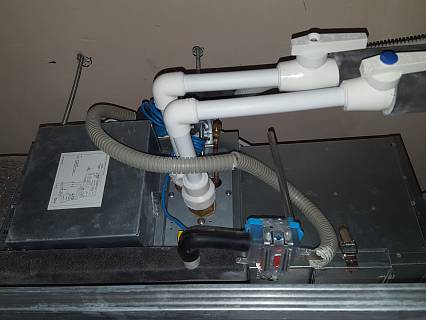

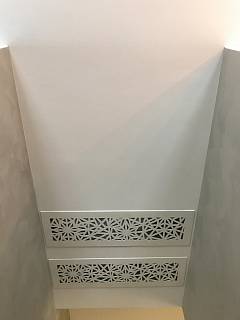

В помещения кабинет (пом. 6) и спальни (пом. 7) предусматриваем канальные фэн-койлы К2, К3 Daikin FWB04BTV с настенным пультом FWEC1A – 2 шт., подсоединенные к существующей системы холодоснабжения чиллера. Забор и раздача воздуха осуществляется через эти же помещения (пом. 6, 7) решетками АДН-К-600/200 (забор) – 2 шт. и АДН-К-600/150 – 2 шт. производства Арктос (Россия).
Размещение К2 под потолком в гардеробе (пом. 6), размещение К3 под потолком в гардеробе (пом. 2)

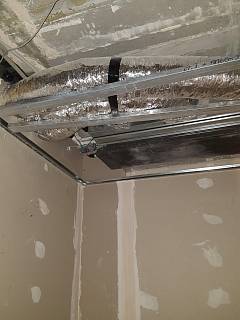

Воздуховоды систем кондиционирования приняты из оцинкованной стали, и тепло-шумо-изолированного гибкого воздуховода Sonoduct 127мм. Приточные воздуховоды К1, К2, К3 изолируем изоляцией типа Пенофол С1.
Размеры воздуховодов:
-Воздуховоды системы К1, К2, К3: 250/150, гибкие изолированные воздуховоды Ø125 мм и Ø160 мм .
