Описание

-   Нагреватели LV-HDТW применяются для подогрева воздуха в вентиляционных системах. Также их можно использовать для подогрева приточного воздуха.
-   Максимальная температура воды 150 °С.
-   Максимальное давление воды 1,0 МПа (10 бар).
-   Нормальная скорость воздуха в сечении 3–4 м/с.
-   Максимальная скорость жидкости 1,5 м/с.
-   В качестве теплоносителя используются горячая вода или незамерзающие гликолевые растворы.
-   Нагреватели поставляются в 2- и 3-рядном исполнении.

Конструкция

-   Корпус изготовлен из горячеоцинкованной листовой стали.
-   Теплообменник имеет трубки и подсоединительные штуцеры из меди и алюминиевые ребра.
-   Нагреватели также оснащаются штуцерами для дренажа и выпуска воздуха, а также соединительным отверстием с внутренней резьбой для установки погружного датчика защиты от замерзания.

Монтаж

-   Допускается устанавливать в горизонтальные или вертикальные воздуховоды, при этом необходимо обеспечить возможность обезвоздушивания нагревателя.
-   При использовании в качестве теплоносителя воды нагреватели должны
быть смонтированы в помещениях с положительной температурой.
-   Перед нагревателем необходимо устанавливать воздушный фильтр, защищающий его от загрязнения.
-   При монтаже нагревателя после вентилятора рекомендуется предусматривать прямой участок воздуховода между вентилятором и нагревателем длиной 1–1,5 м.
-   Фланцы длиной более 400 мм необходимо дополнительно соединять специальным хомутом-скобой.
-   При установке нагревателя за подвесным потолком необходимо обеспечить доступ для сервисного обслуживания.

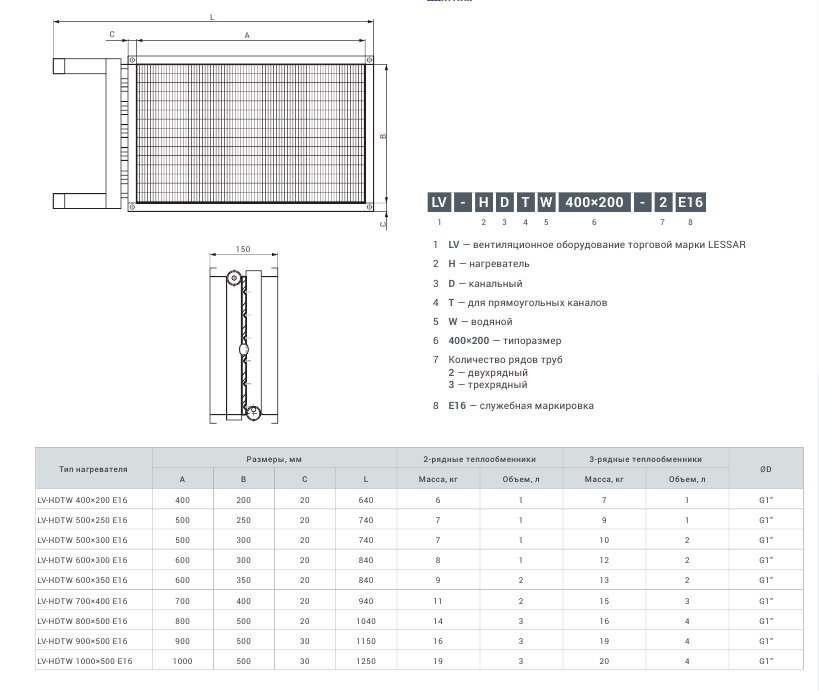

Габаритные размеры:
