Монтаж систем вентиляции

Существует два наиболее распространенных способа. Первый - кратность воздухообмена в час. Расчет производится по кубатуре помещения и, в зависимости от назначения помещений, подбирается частота полной смены внутреннего воздуха за 1 час. Этот вариант является наиболее комфортным и позволяет охватить более широкий рабочий диапазон последующей эксплуатации. Второй способ – по количеству человек в помещении. Такой вариант является наиболее экономичным, но, зачастую, отсутствует резерв по увеличению производительности системы.

Приточная вентиляция – система подачи воздуха в помещения с возможность фильтрации, нагрева, охлаждения, регулирования расхода воздуха. Вытяжная вентиляция – система удаления отработанного, загрязненного воздуха, а также мелких частиц. Приточно-вытяжная вентиляция (общеобменная) – полноценная система обеспечения воздухом помещения, в котором находятся люди с возможностью фильтрации, нагрева, охлаждения, регулирования расхода воздуха и рекуперации тепла.

По требованиям СНиП вентиляция санузлов и ванных комнат должна организовываться отдельной системой. Удаление воздуха из гардеробных допускается совместно с общеобменной вентиляцией.

Для расчета секции нагревателя требуется указать среднюю уличную температуру воздуха в зимний период для региона. Аналогично, для подбора секции охлаждения (если она требуется) необходимо указать среднюю уличную температуру воздуха в летний период.

Для расчета секции нагревателя необходимо указать требуемую комнатную температуру воздуха в зимний период для региона. Аналогично, для подбора секции охлаждения (если она требуется) необходимо указать требуемую комнатную температуру воздуха в летний период.

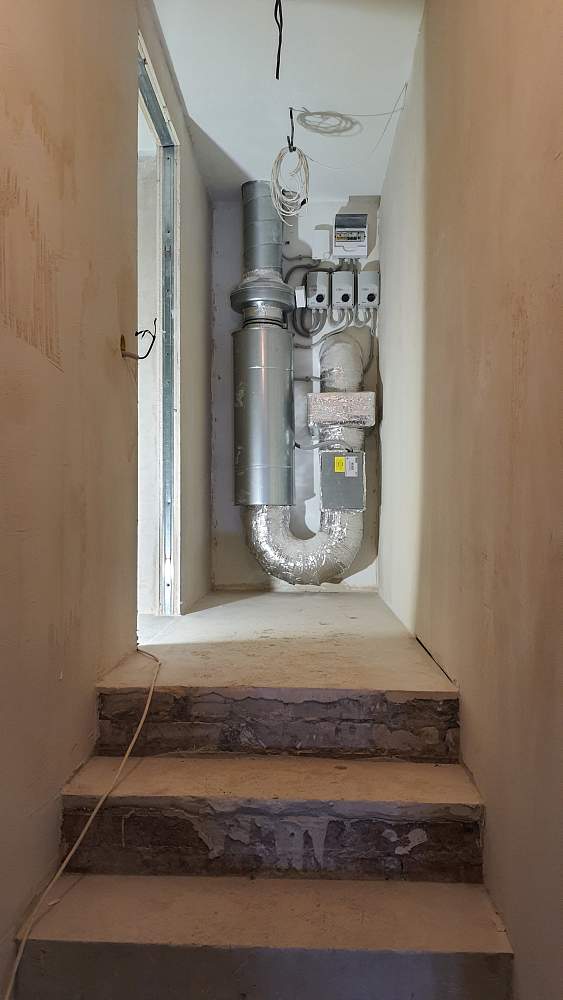

Для размещения вентиляционного оборудования лучше всего подходят подсобные помещения – санузлы, кладовые, остекленные балконы и т.п.

Вкратце опишите словами местоположение для возможного забора уличного (приточного) воздуха – название помещения, его номер на схеме, укажите справа или слева от какого окна или оно буде на балконе и т.д.

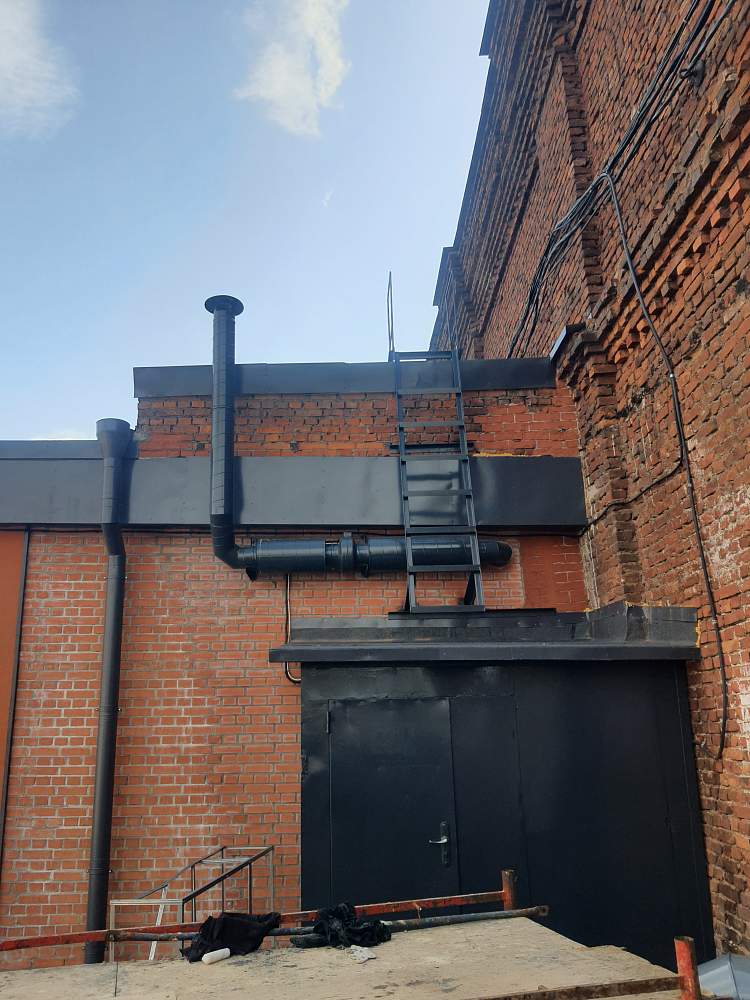

Вкратце опишите словами местоположение для возможного выброса удаляемого (вытяжного) воздуха – название помещения, его номер на схеме, укажите справа или слева от какого окна или оно буде на балконе и т.д. Также допускается организация удаления воздуха через имеющиеся вентиляционные шахты.

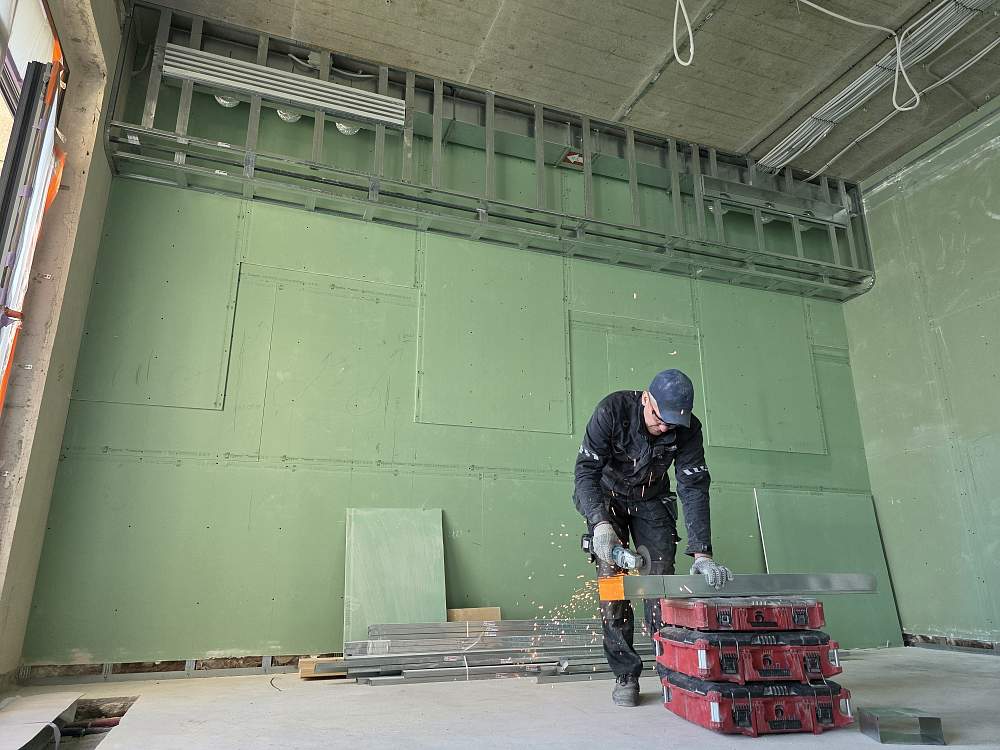

ДУкажите, какова средняя допустимая величина запотолочного пространства для размещения сети воздуховодов. Т.е. насколько есть возможность опустить потолок ( или сделать гипрочные короба) относительно исходного в вентилируемых помещениях.

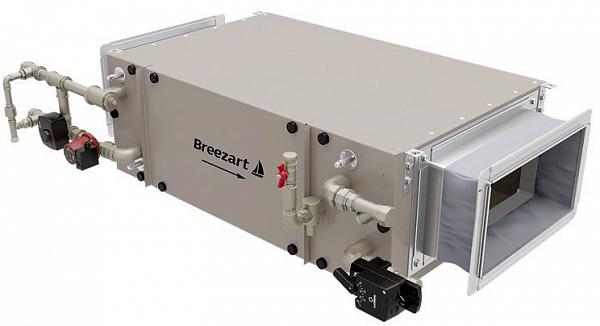

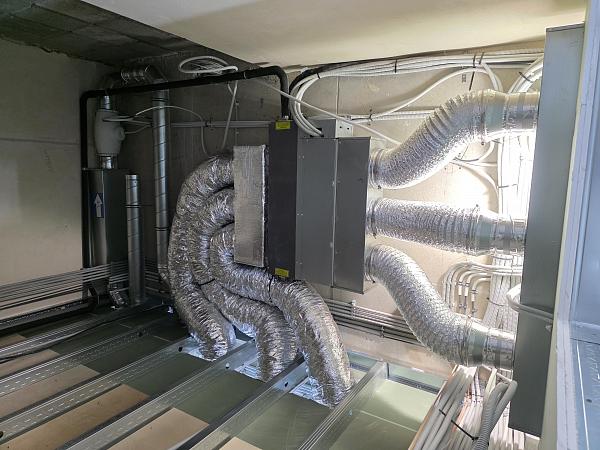

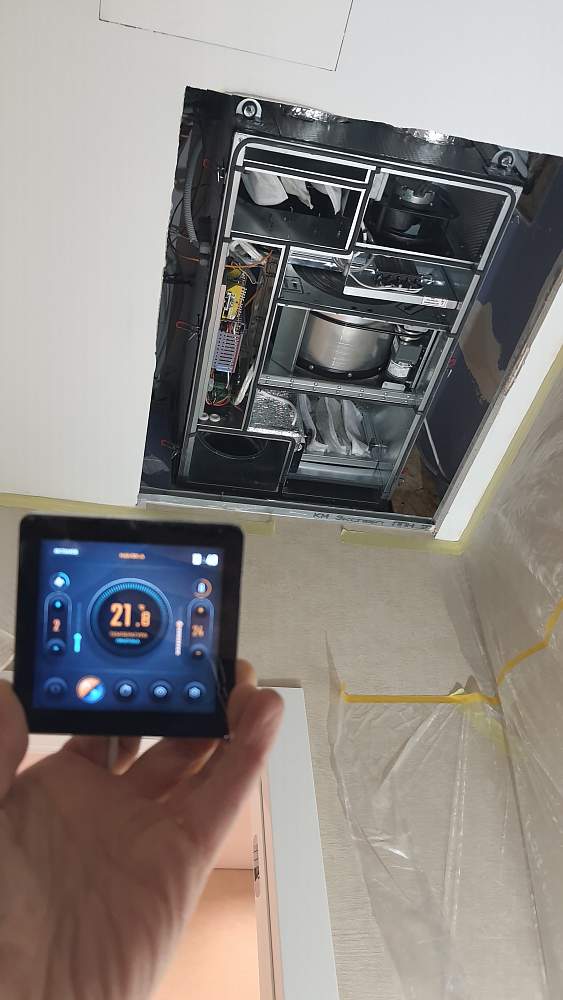

Наиболее компактным, энергоэффективным и современным с точки зрения технологии и удобства пользования вариантом является моноблочная компактная установка. Модульная система вентиляции является более дешевой альтернативой предыдущему варианту, но для ее размещения, как правило, требуется больше пространства в месте расположения оборудования, а также для управления используется более простая система автоматики. Клапан инфильтрации воздуха (КИВ) является самым бюджетным вариантом организации приточной вентиляции (без возможности его подогрева), но для его правильной работы требуется принудительная вытяжка. К тому же, объем поступающего через него воздуха ограничен.

Для того чтобы через неработающую вентиляцию по вентканалам не поступал уличный воздух и не уходил внутренний требуется установить отсекающее устройство. Обратный клапан открывается под напором воздуха и закрывается посредством пружинного механизма, когда напор отсутствует. Воздушная заслонка с электрическим приводом открывается и закрывается по сигналу с системы управления вентиляцией. В случае отсутствия электропитания привод закрывается возвратной пружиной. Шибер наименее удобный способ перекрытия воздушного канала, который открывается/закрывается вручную.

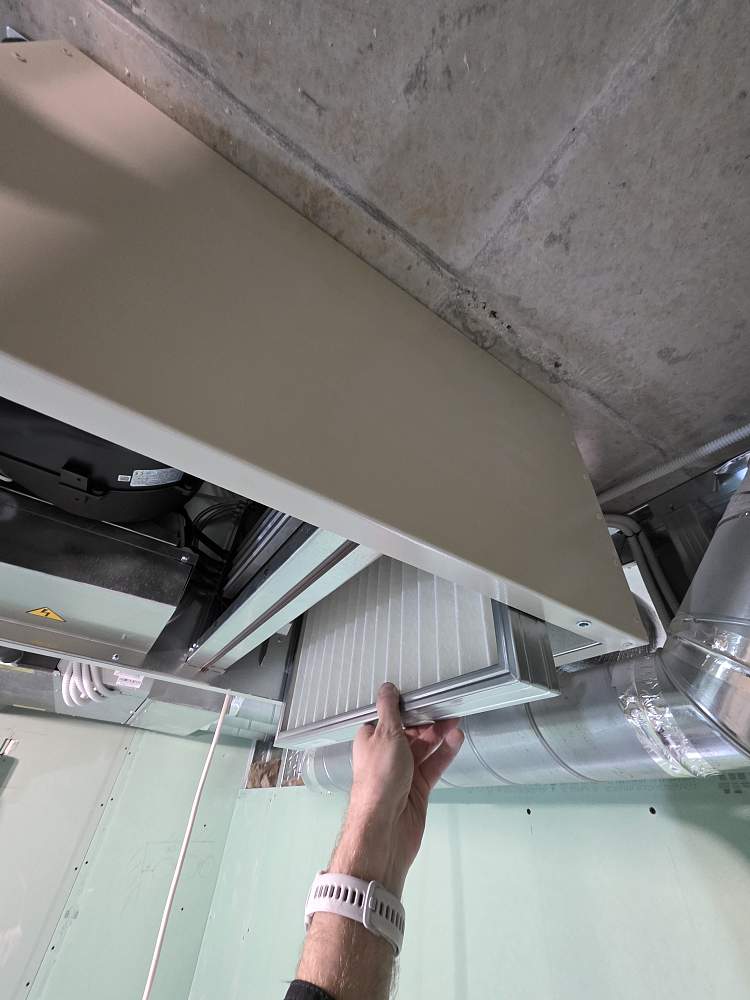

EU3 – базовая (пыль, пух, мелкая крошка) степень фильтрации, применяемая в фильтр-кассетах для модульной (наборной) системы вентиляции. EU5 – улучшенная, более тонкая система фильтрации воздуха, стандартно применяется в моноблочных компактных установках. EU7 – система фильтрации для особо требовательных (в частности медицинских) нужд. Обладает высоким коэффициентом очистки. Также существуют другие типы фильтрации – EU9, угольный фильтр, антибактериальный (УФ), если есть пожелания Вы можете указать их в поле «Комментарий»

Секция охлаждения состоит их канального испарителя (охладителя), устанавливаемого на приточный вентканал и наружного компрессорно-конденсаторного блока, размещаемого на улице (или в хорошо проветриваемом месте). Внутренний и наружный элементы соединяются коммуникациями схожими с обычной сплит-системой. Для управления холодильным контуром требуется отдельная система автоматического контоля.

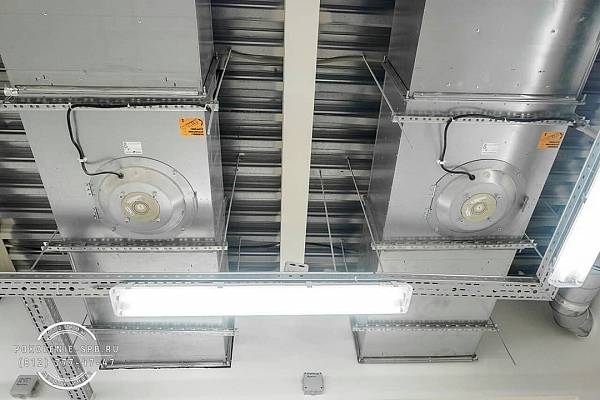

В зависимости от требований и особенностей эксплуатации системы вентиляции существует несколько вариантов исполнения вентиляционного отсека. Для квартир и жилых помещений, где требуется хорошая звукоизоляция, лучше всего подойдет вентилятор в шумоизолированном корпусе. Если оборудование планируется разместить в подсобном помещении, то вполне подойдет вентилятор в обычном корпусе. Для взрывоопасных сред вентиляторы изготавливаются во взрывозащищенном исполнении. Термостойкие вентиляторы лучше всего подойдут для обдува электронного оборудования, удаления воздуха из бань, саун, а также как дополнительный подпор воздуха для каминов и печей.

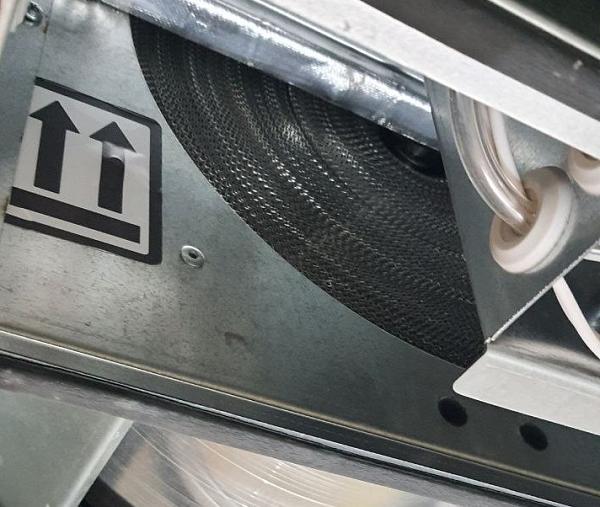

Секция рекуперации позволяет значительно экономить энергию, затрачиваемую на нагрев приточного (уличного) воздуха – электричество/вода. Принцип работы теплообменника заключается в передаче тепла от удаляемого из помещения теплого воздуха к поступающему уличному холодному потоку. Таким образом, приточный воздух достаточно эффективно нагревается до заданной температуры, а электрический или водяной нагрев включается только при очень низких температурах, когда эффективности рекуператора не хватает. Эффективность рекуперации, в зависимости от оборудования, достигает 86%.

Для снижения уровня шума от перемещаемого по вентиляционному каналу воздуха рекомендуется устанавливать шумоглушители на каждую отдельную ветку, имеющую собственный вентилятор.

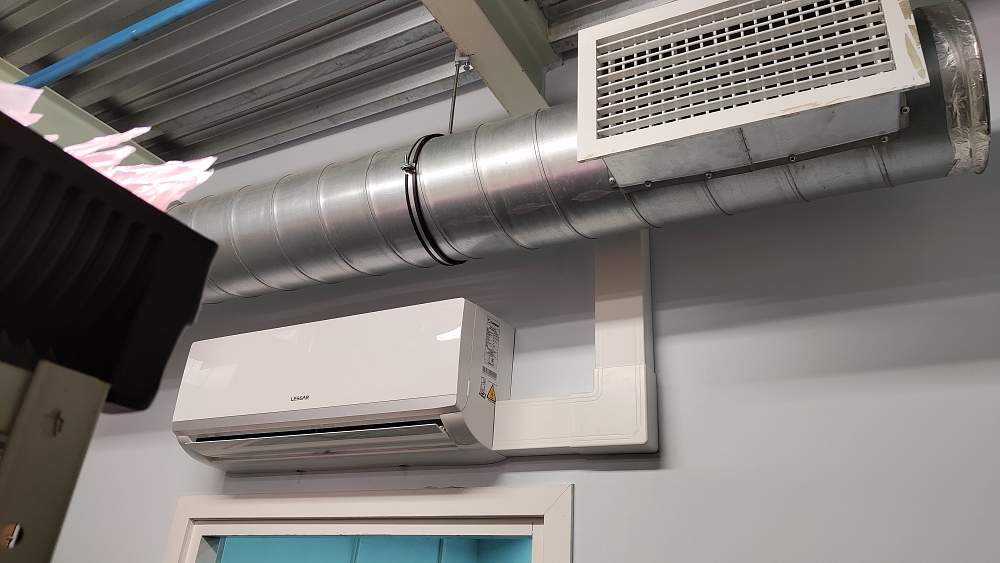

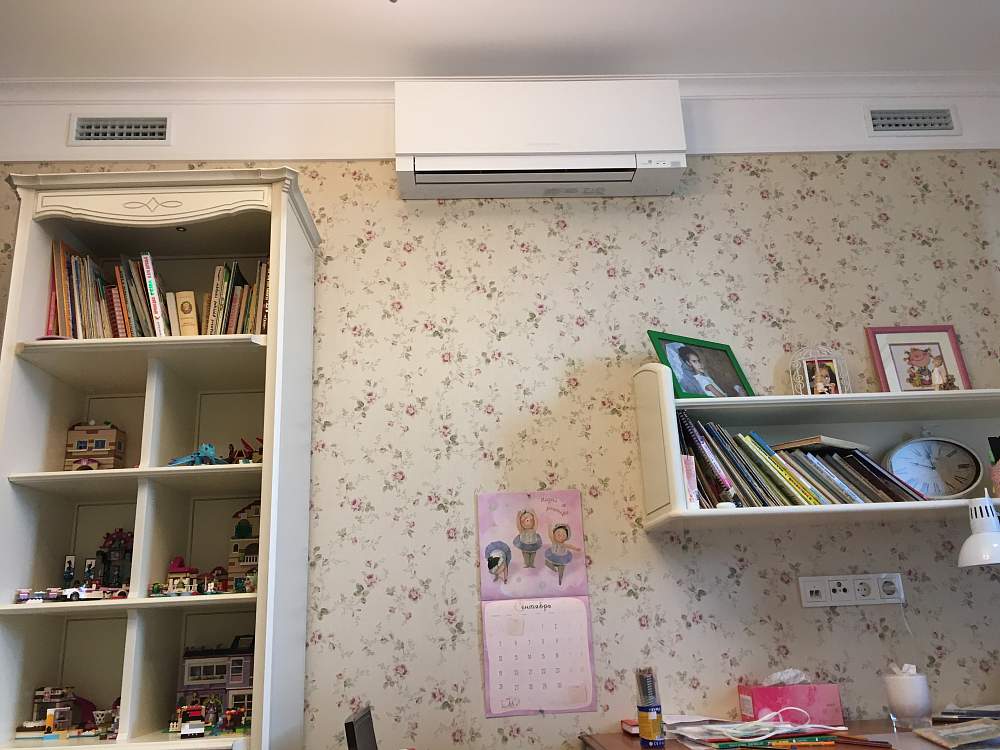

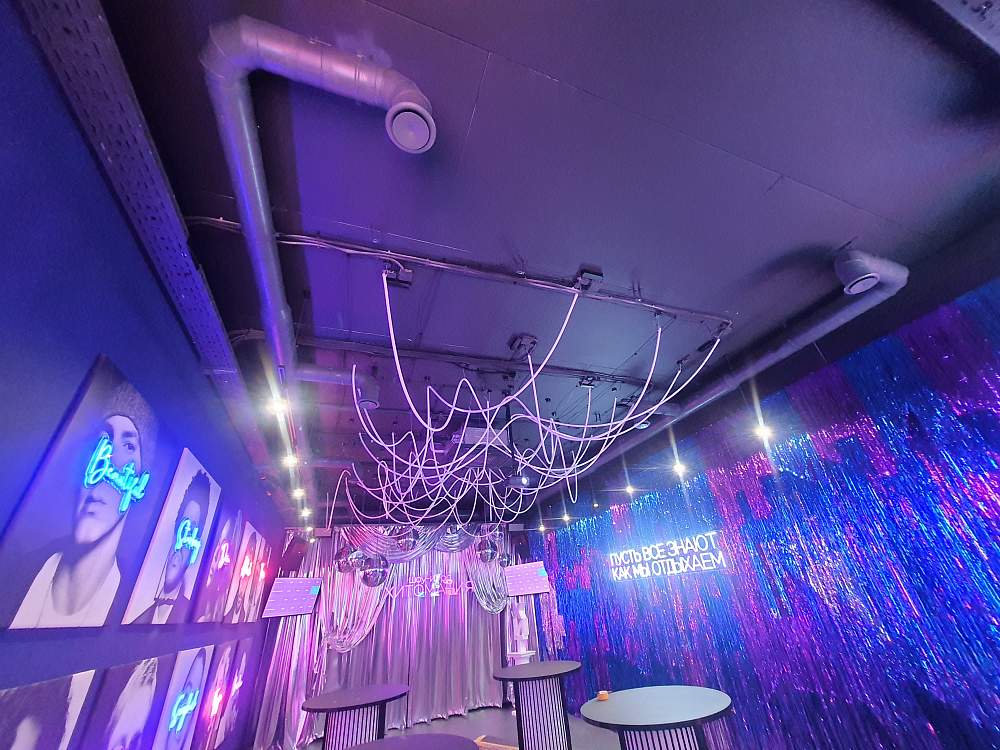

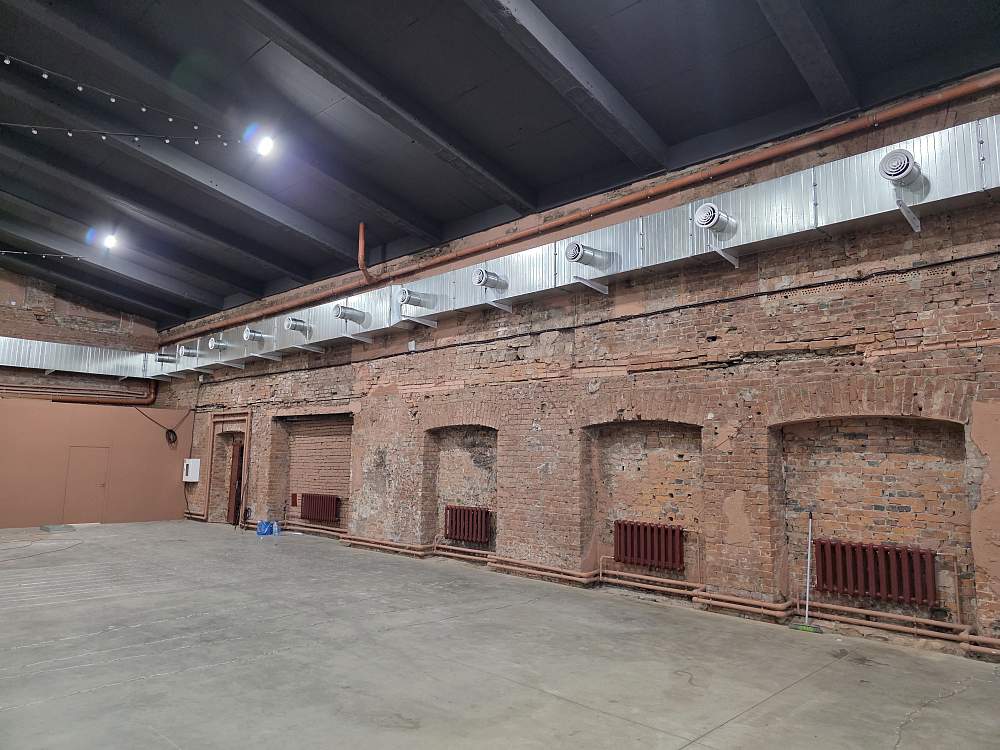

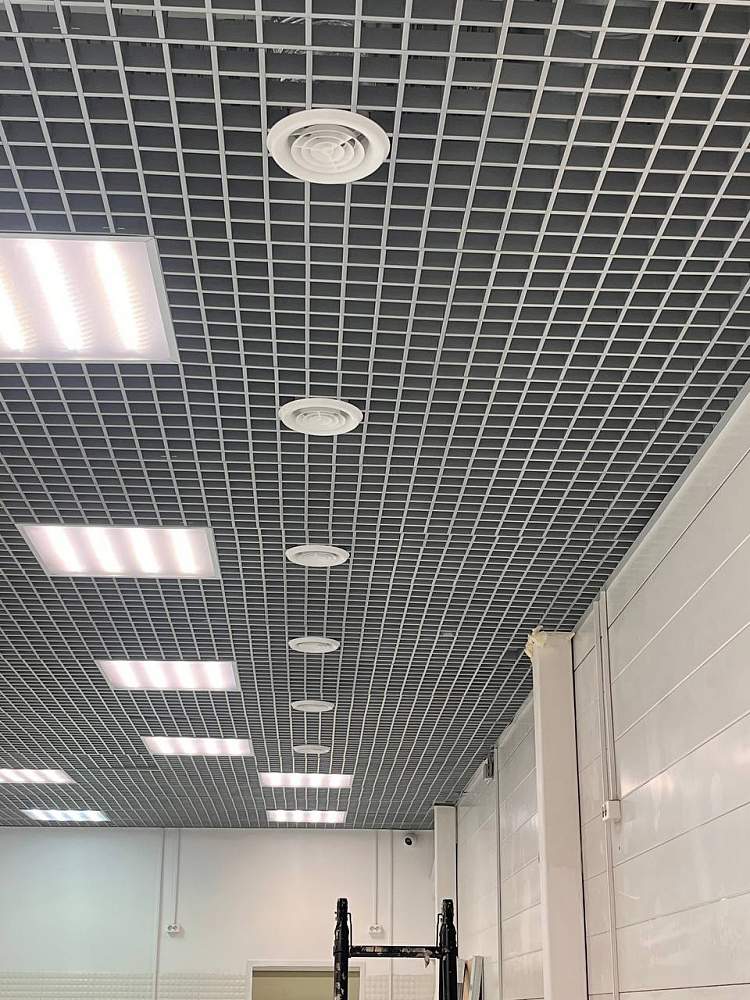

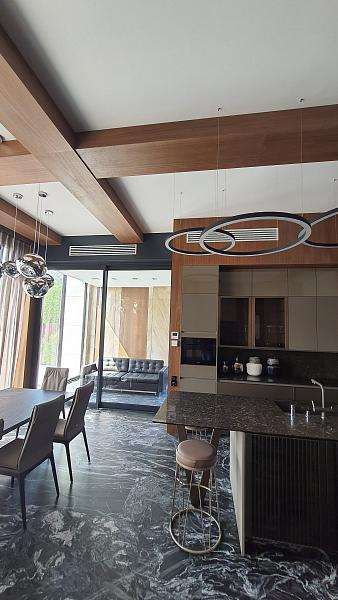

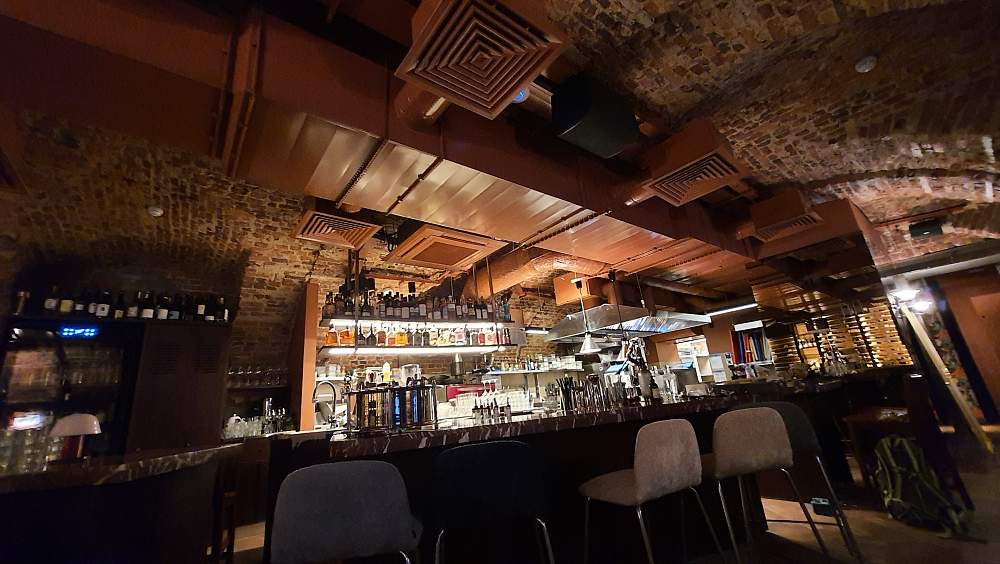

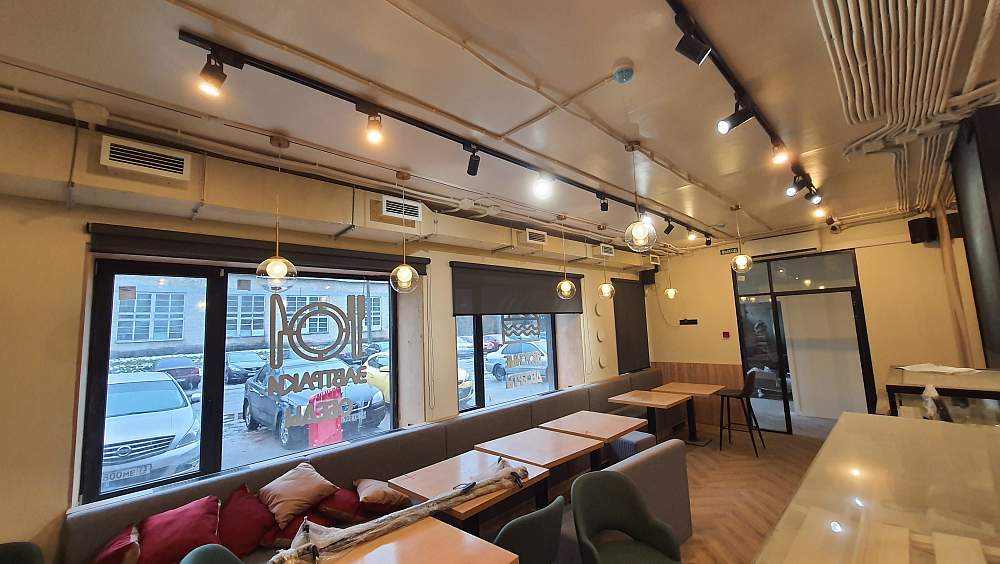

Для подачи и удаления воздуха в обслуживаемые помещения можно использовать различные воздухораспределительные устройства. Наиболее востребованными являются диффузора и решетки. Причем диффузоры будут наиболее оптимальным решением для подвесных потолков (типа Армстронг), а решетки - для гипрочных коробов и открытых воздуховодов.

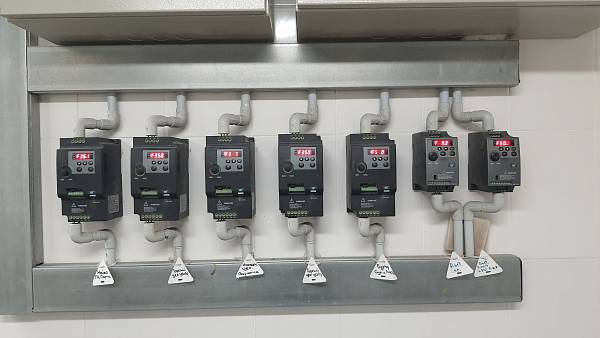

Базовая автоматика управления вентиляционной системой, как правило, состоит из регулятора скорости вращения вентилятора и регулятора мощности электрического нагревателя. Полная система автоматики включает в себя все возможности базовой, а также предусматривает управление водяным нагревом (если установка с водяным обогревом), многоступенчатую систему защиты от внешних воздействий (замерзание, перегрев), индикацию ошибок и неисправностей, контроль загрязнения фильтра, недельную программу управления, дневную программу включения/отключения и т.д. В зависимости от потребностей пользователя подбирается наиболее функциональный вариант управления.
